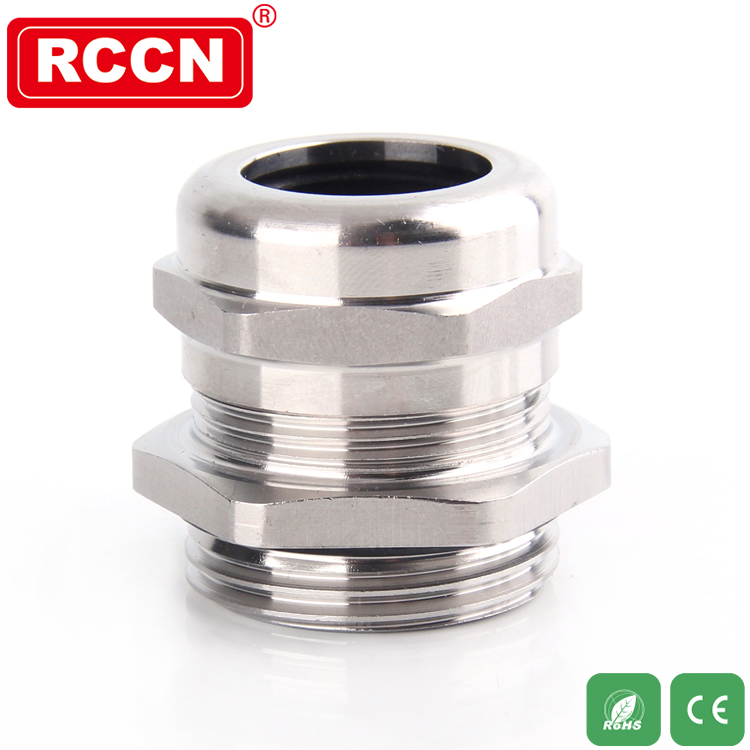

材質：外側の金属はステンレス鋼304、内側のコアスリーブはナイロン、シール材は改造ゴムです。
製品の特長：絶縁ケーブルを使用する場合、低電圧電磁波を低減し、低減することができます。
保護度：指定されたバヨネット範囲内で適切な〇型シールを使用すると、保護の程度はIP68に達することができます
動作温度：-40℃〜100℃、短時間で120℃まで到達可能
注：SSM/EMC1适用形式A的穿线方式；SSM/EMC适用形式A，形式B的穿线方式。
|
モデル Item No. |
スレッド仕様 Thread Dimension |
バヨネットの範囲 Clamping range mm |
ねじ外径 AG mm |
ねじの長さ GL mm |
高さ H mm |
レンチサイズ Wrench size mm |
スレッディング法 assembly type |
パッケージング Std.Pkg PCS |
| BXG-M-EMC メトリックスレッド Metric Thread | ||||||||
| BXG-M12x1.5EMC-6.5 | M12x1.5 | 3-6.5 | 12 | 6 | 19 | 14 | A/B | 50 |
| BXG-M12x1.5EMC1-8 | M12x1.5 | 4-8 | 12 | 6 | 22 | 20 | A | 50 |
| BXG-M16x1.5EMC-8 | M16x1.5 | 4-8 | 16 | 7 | 21 | 17/18 | A/B | 50 |
| BXG-M16x1.5EMC1-10 | M16x1.5 | 5-10 | 16 | 7 | 24 | 22 | A | 50 |
| BXG-M20x1.5EMC-12 | M20x1.5 | 7-12 | 20 | 7 | 23.5 | 22 | A/B | 50 |
| BXG-M20x1.5EMC1-14 | M20x1.5 | 9-14 | 20 | 7 | 27 | 26 | A | 50 |
| BXG-M25x1.5EMC-16 | M25x1.5 | 11-16 | 25 | 7 | 24.5 | 28 | A/B | 25 |
| BXG-M25x1.5EMC1-18 | M25x1.5 | 13-18 | 25 | 7 | 28.5 | 30 | A | 25 |
| BXG-M32x1.5EMC-21 | M32x1.5 | 15-21 | 32 | 8 | 28 | 36 | A/B | 20 |
| BXG-M32x1.5EMC1-24 | M32xl.5 | 17-24 | 32 | 8 | 33 | 38 | A | 20 |
| BXG-M40x1.5EMC-30 | M40xl.5 | 21-30 | 40 | 9 | 38 | 45 | A/B | 10 |
| BXG-M40x1.5EMC1-32 | M40xl.5 | 22-32 | 40 | 9 | 34 | 50 | A | 10 |
| BXG-M50x1.5EMC-38 | M50x1.5 | 30-38 | 50 | 9 | 40 | 55/58 | A/B | 10 |
| BXG-M50x1.5EMC1-40 | M50x1.5 | 30-40 | 50 | 9 | 37 | 58 | A | 10 |
| BXG-M63x1.5EMC-44 | M63x1.5 | 37-44 | 63 | 10 | 41.5 | 65/70 | A/B | 5 |
| BXG-M63x1.5EMC1-53 | M63x1.5 | 38-53 | 63 | 10 | 48 | 75 | A | 5 |
| BXG-PG-EMCドイツの糸 PG Thread | ||||||||
| BXG/EMV.SC-PG7-6.5 | PG7 | 3-6.5 | 12.5 | 6 | 19 | 14 | A/B | 50 |
| BXG-PG7/EMC1-8 | PG7 | 4-8 | 12.5 | 6 | 22 | 20 | A | 50 |
| BXG-PG9EMC-8 | PG9 | 4-8 | 15.2 | 7 | 21 | 17 | A/B | 50 |
| BXG-PG9EMC1-10 | PG9 | 5-10 | 15.2 | 7 | 24 | 22 | A | 50 |
| BXG-PG11EMC-8 | PG11 | 4-8 | 18.6 | 7 | 21 | 17/20 | A/B | 50 |
| BXG-PG11EMC1-10 | PG11 | 5-10 | 18.6 | 7 | 24 | 22 | A | 50 |
| BXG-PG13.5EMC-12 | PG13.5 | 7-12 | 20.4 | 7 | 23.5 | 22 | A/B | 50 |
| BXG-PG13.5EMC1-14 | PG13.5 | 9-14 | 20.4 | 7 | 27 | 26 | A | 50 |
| BXG-PG16EMC-12 | PG16 | 7-12 | 22.5 | 7 | 23.5 | 22/24 | A/B | 50 |
| BXG-PG16EMC1-14 | PG16 | 9-14 | 22.5 | 7 | 27 | 26 | A | 50 |
| BXG-PG21EMC-16 | PG21 | 11-16 | 28.3 | 7 | 24.5 | 28/30 | A/B | 25 |
| BXG-PG21EMC1-18 | PG21 | 13-18 | 28.3 | 7 | 28.5 | 30 | A | 25 |
| BXG-PG29EMC-21 | PG29 | 15-21 | 37 | 8 | 28 | 36/40 | A/B | 20 |
| BXG-PG29EMC1-24 | PG29 | 17-24 | 37 | 8 | 33 | 38/40 | A | 20 |
| BXG-PG36EMC-30 | PG36 | 21-30 | 47 | 9 | 38 | 45/50 | A/B | 10 |
| BXG-PG36EMC1-32 | PG36 | 22-32 | 47 | 9 | 34 | 50 | A | 10 |
| BXG-PG42EMC-38 | PG42 | 30-38 | 54 | 9 | 40 | 58 | A/B | 10 |
| BXG-PG42EMC1-40 | PG42 | 30-40 | 54 | 9 | 37 | 58 | A | 10 |
| BXG-PG48EMC-44 | PG48 | 37-44 | 59.3 | 10 | 41.5 | 65 | A/B | 5 |
| BXG-PG48EMC1-53 | PG48 | 38-53 | 59.3 | 10 | 48 | 75 | A | 5 |
