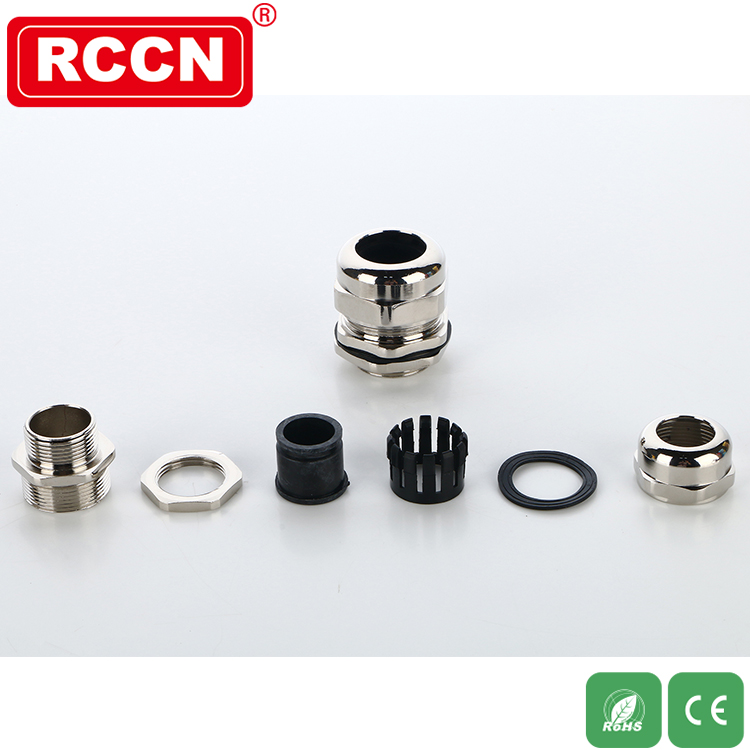

金属ケーブルグランド - 新製品

2016新製品:ヘビーメタルジョイント

ねじサイズ：M/ PG/ NPT/ G

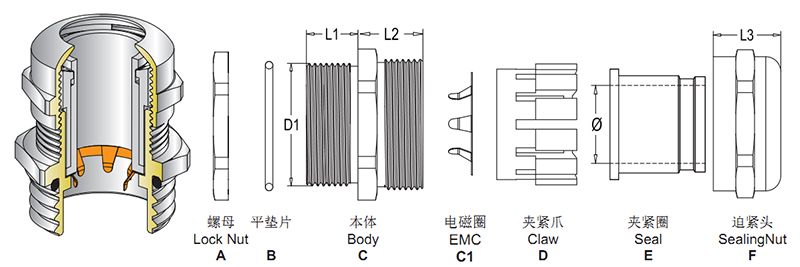

材質：A.C.F真鍮ニッケルメッキDナイロンB.EEPDMアンチエイジングゴム。
認定：欧州のCE、ROHS
動作温度：静的-40°C〜100°C
保護レベルは：バヨネットの規定、およびフラットパッドリングの使用の範囲内で、IP68を満たし、タイトタイトヘッドをねじ込みます。
糸長くモデルの説明：MBA20×1.5-EMC12/ L=15ミリメートル

金属ケーブルグランド

メトリックスレッド M	ドイツ製のスレッド PG	アメリカのスレッド NPT	インチスレッド G	適合ケーブル Cable Range	ねじ長 ThreadLength L1	嵌合長さ Joint Length L2+L3	レンチ Spanner SW A/F
MBA12×1.5EMC-6.5	PBA7EMC-6.5	NBA1/4EMC-6.5	GBA1/4EMC-6.5	3-6.5	8	18	17
MBA12×1.5EMC-8	PBA7EMC-8	NBA1/4EMC-8	GBA1/4EMC-8	4-8	8	18	17
MBA16×1.5EMC-8	PBA9EMC-8			4-8	9	20	22
MBA16×1.5EMC-10	PBA9EMC-10			6-10	9	21	22
MBA18×1.5EMC-10	PBA11EMC-10	NBA3/8EMC-10	GBA3/8EMC-10	6-10	9	21	22
MBA20×1.5EMC-12	PBA13.5EMC-12	NBA1/2EMC-12	GBA1/2EMC-12	8-12	9.5	22	24
MBA20×1.5EMC-14				10-14	9.5	23	26
MBA22×1.5EMC-14	PBA16EMC-14	NBA1/2EMC-14	GBA1/2EMC-14	10-14	9.5	23	26
MBA24×1.5EMC-16				10-16	12	25	28
MBA25×1.5EMC-16				10-16	12	25	32
MBA25×1.5EMC-18	PBA21EMC-18	NBA3/4EMC-18	GBA3/4EMC-18	13-18	12	25	32
MBA27×2.0EMC-18				13-18	12.5	25	32
MBA30×2.0EMC-18				13-18	12.5	25	32
MBA32×1.5EMC-22				16-22	12.5	26	41
MBA32×1.5EMC-25				18-25	12.5	30	41
MBA36×1.5EMC-25	PBA29EMC-25	NBA1EMC-25	GBA1EMC-25	18-25	15	30	41
MBA40×1.5EMC-25				22-28	15	31	50
MBA40×1.5EMC-30		NBA1-1/4EMC-30	GBA1-1/4EMC-30	24-30	15	35	50
MBA42×2.0EMC-30				24-30	15	31	50
MBA48×2.0EMC-32				26-32	15	35	50
MBA50×1.5EMC-32		NBA1-1/2EMC-32	GBA1-1/2EMC-32	26-32	15	38	60
MBA50×1.5EMC-41	PBA42EMC-41	NBA1-1/2EMC-41	GBA1-1/2EMC-41	31-41	15	38	60
MBA54×2.0EMC-41				32-38	15	38	60
MBA60×2.0EMC-44	PBA48EMC-44	NBA2EMC-44	GBA2EMC-44	37-44	15	40	64
MBA63×1.5EMC-44				37-44	15	40	68/64
MBA72×2.0EMC-55				50-55	15	40	81
MBA75×2.0EMC-55		NBA2-1/2EMC-55	GBA2-1/2EMC-55	50-55	15	40	81
MBA85×2.0EMC-70				65-70	15	40	96
MBA88×2.0EMC-70				65-70	15	40	96
MBA90×2.0EMC-70				65-70	15	40	96
