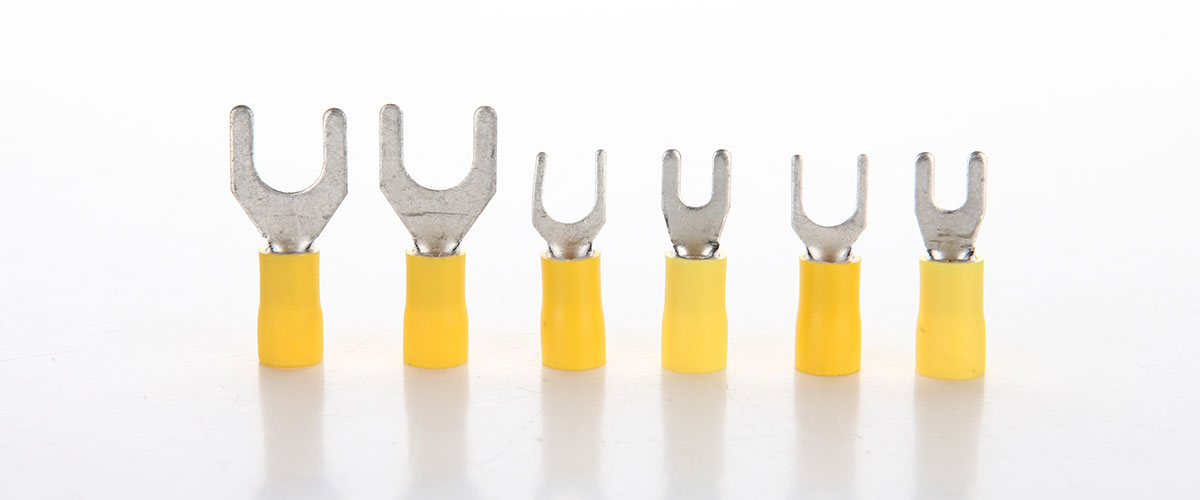

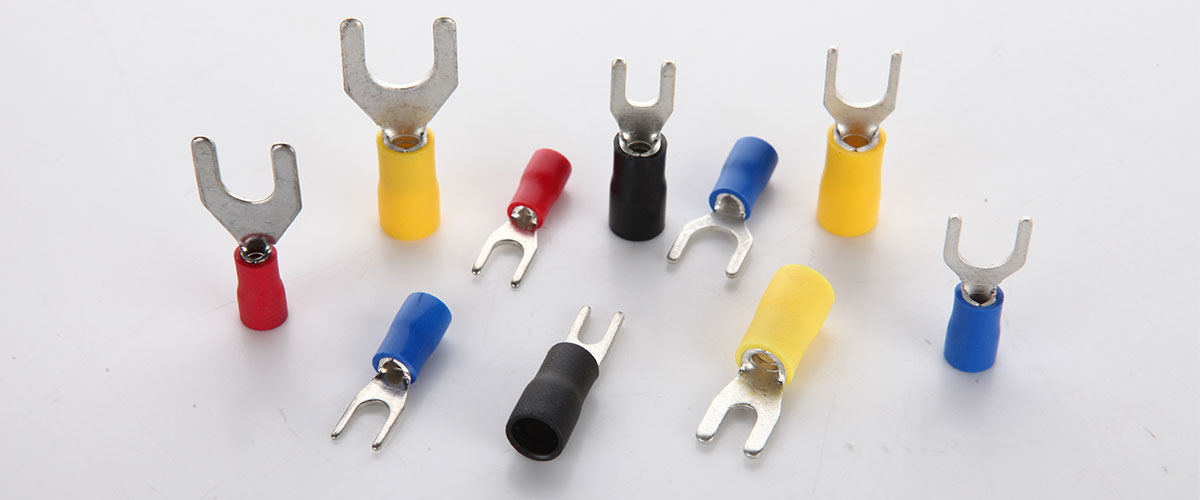

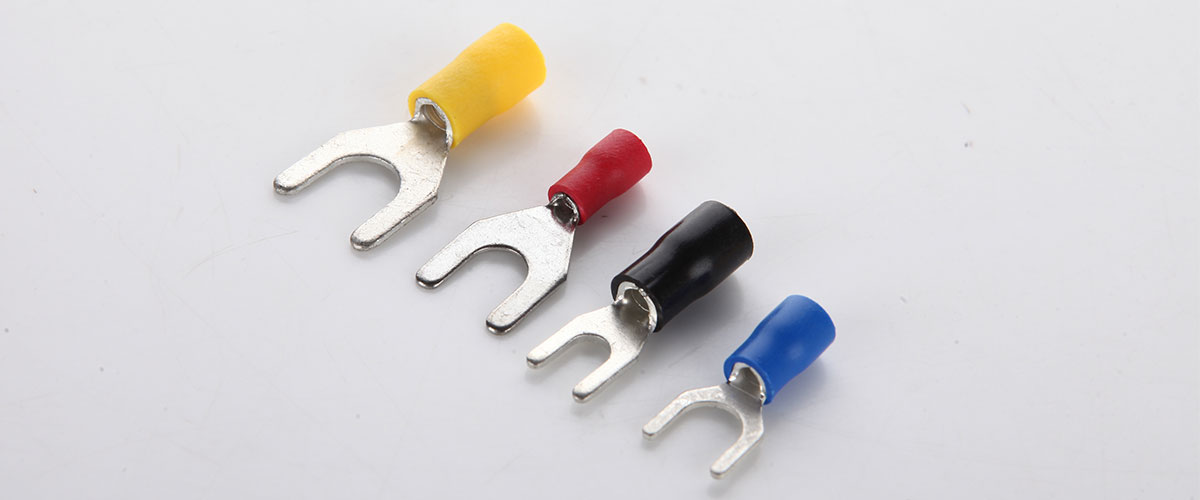

が預絶縁端子 YF

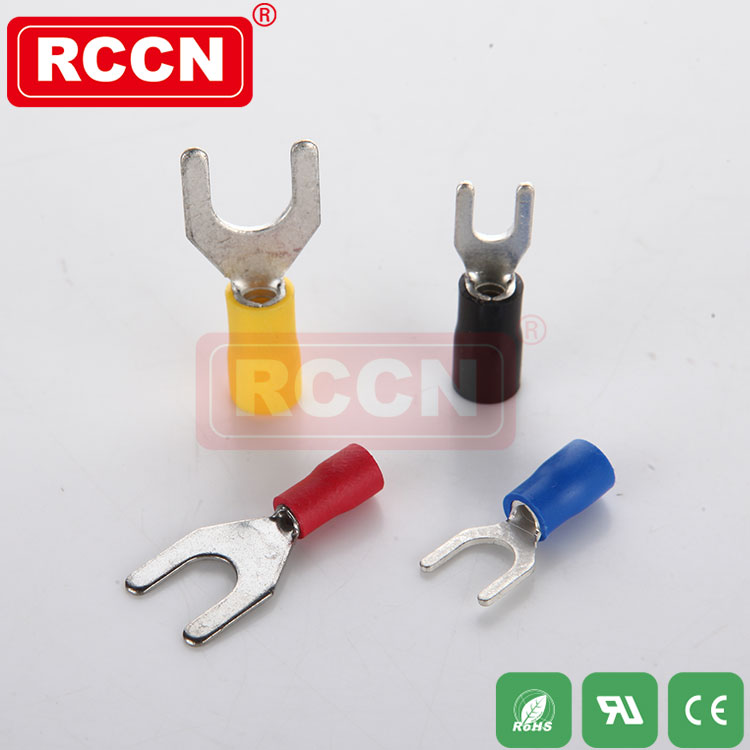

RCCN が預絶縁端子 YF

材質：高品質の銅で作られた端子、良好な導電性、高品質
ROHS-PVCジャケットシステム、耐久性は容易ではありません。
特徴：高品質の艶消しめっき、防錆大幅に延長時間、ない鋭い部分;
ワイヤーをクランプするために端子クランプに日をサポートし、美しい配線、
国際認証：EU RoHS環境認証、欧州CE認証。
特徴：高品質、緩んでリリース後に壊れていない、耐熱性の通常の使用85度に-40度。
使用方法：ワイヤーは皮膚、銅線を端子の後ろにはがした

コネクタ,絶縁端子,冷圧端子,冷圧端子標準

導体の断面: 0.5-1.5mm2(AWG 22-16)最大電流=19A

型番	サイズ							色

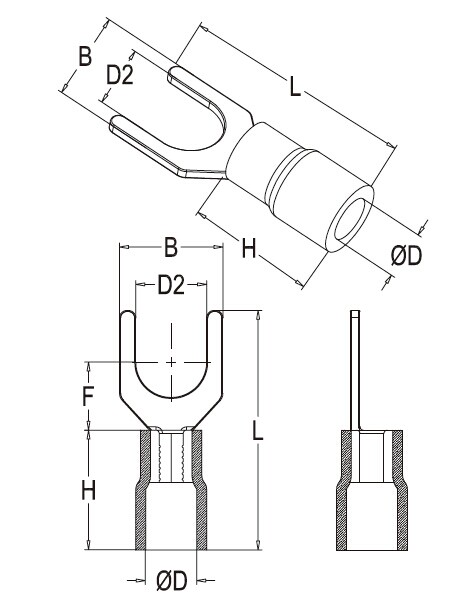

	アメリカ製ボルト号	ボルト口直径	B	L	F	H	Dφ
	アメリカ製ボルト号	D2(mm)	mm	mm	mm	mm	mm
YF1.25－3	#4	3.2mm	5.7	21.2	6.5	10.0	4.3	赤
YFS1.25－3.5	#6	3.7mm	5.7	21.2	6.5
YFL1.25－3.5	#6	3.7mm	6.4	21.2	6.5
YFS1.25－4	#8	4.3mm	6.4	21.2	6.5
YFM1.25-4	#8	4.3mm	7.2	21.2	6.5
YFL1.25-4	#8	4.3mm	8.1	21.2	6.5
YFS1.25-5	#10	5.3mm	8.1	21.2	6.5
YFL1.25-5	#10	5.3mm	9.5	21.2	6.5
YFS1.25-6	1/4	6.5mm	9.5	21.2	6.5
YFL1.25-6	1/4	6.5mm	12.0	27.2	11.0

導体の断面: 1.5-2.5mm2(AWG 16-14)最大電流=27A

型番	サイズ							色
	アメリカ製ボルト号	ボルト口直径	B	L	F	H	Dφ
	アメリカ製ボルト号	D2(mm)	mm	mm	mm	mm	mm
YF2-3	#4	3.2mm	5.7	21.2	6.5	10.0	4.9	青
YFS2-3.5	#6	3.7mm	5.7	21.2	6.5
YFL2-3.5	#6	3.7mm	6.0	21.2	6.5
YFS2-4	#8	4.3mm	6.4	21.2	6.5
YFM2-4	#8	4.3mm	7.2	21.2	6.5
YFL2-4	#8	4.3mm	8.1	21.2	6.5
YFS2-5	#10	5.3mm	8.1	21.2	6.5
YFL2-5	#10	5.3mm	9.5	21.2	6.5
YFS2-6	1/4	6.5mm	9.5	21.2	6.5
YFL2-6	1/4	6.5mm	12.0	27.2	11.0

導体の断面: 2.5-4mm2(AWG 14-12)最大電流=37A

型番	サイズ							色
	アメリカ製ボルト号	ボルト口直径	B	L	F	H	Dφ
	アメリカ製ボルト号	D2(mm)	mm	mm	mm	mm	mm
YF3.5-3	#4	3.2mm	5.7	24.8	7.0	13.5	6.2	ブラック
YF3.5-4	#8	4.3mm	8.0	24.8	7.0
YF3.5-5	#10	5.3mm	8.0	24.8	7.0
YF3.5-6	1/4	6.5mm	12.0	28.0	12.1

導体の断面: 4-6mm2(AWG 12-10)最大電流=48A

型番	サイズ							色
	アメリカ製ボルト号	ボルト口直径	B	L	F	H	Dφ
	アメリカ製ボルト号	D2(mm)	mm	mm	mm	mm	mm
YF 5.5－3.5	#6	3.7mm	8.3	25.2	7.5	13.5	6.7	黄
YFS 5.5－4	#8	4.3mm	8.3	25.2	7.5
YFL 5.5－4	#8	4.3mm	9.0	23.9	7.5
YF 5.5－5	#10	5.3mm	9.0	23.9	7.5
YFS 5.5－6	1/4	6.5mm	9.0	23.9	7.5
YFL 5.5－6	1/4	6.5mm	12.0	31.2	12.0
YF5.5－8	5/16	8.4mm	14.0	30.0	11.5
