フォーク形ナイロン絶縁端子 YFN

RCCN フォーク形ナイロン絶縁端子 YFN

材料、高品質の銅、良好な導電性、高品質PA66コートシステム、耐久性の老化製Richeng YFNナイロン絶縁フォーク型端末。
特徴:高品質のマットメッキ、防錆はるかに長い時間、鋭い部品;電線を挟まRicheng端子クランプをサポートする、配線美しいです、
カラー:赤、青、ブラックと黄の一覧をご覧ください。他の色に合わせてカスタマイズすることができ、MOQ要件
国際認証:EU RoHS指令環境認証、ヨーロッパCE認証。
特徴:高品質、105度-40度の通常の使用にリリース熱を押した後に壊れていません。
使用法:ワイヤー剥離皮膚、押すことができるRicheng端子クランプを使用した後、黄銅端子を貫通しています。
説明:ツールYYT-1をサポートするこのシリーズは、特殊な色、MOQ要件をカスタマイズすることができます。
錫メッキ銅のナイロン絶縁被覆DIN 46237
このシリーズの代わりに元のPVCプラスチックシース



特長:ハロゲンフリー製品、105℃の耐熱温度簡単で容易に処理し、絶縁型の中に頭に。硬ろう付け面積を圧着します。インテリアは、輪郭を溝付きれます
利点:高品質の材料は、電気的接続の信頼性を確保します。より高い温度では、導電性を維持することができます。火災の場合には、有毒ガスを放出しません。
李ジン断熱材は容易に電線挿入シース。高い永久機械的歪みに耐えることができる、高い引張強度を有するように領域を圧着溝輪郭。

コネクタ,絶縁端子,冷圧端子,冷圧端子標準

製品仕様


導体の断面:0.5~1.5mm2(AWG22~16 )最大電流:1max=19A .パッケージ:1000PCS

型番

サイズ

色

アメリカ製ボルト号

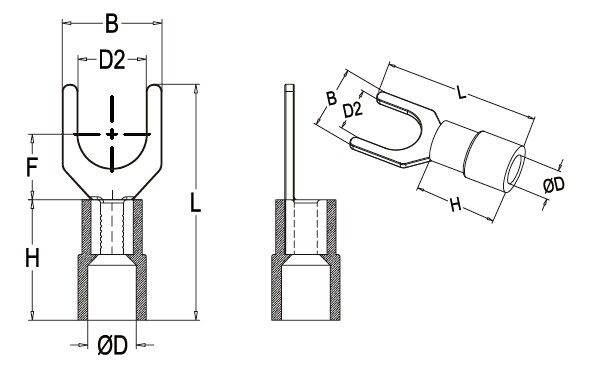

ボルト口直径 B L F H D Φ


D2 mm mm mm mm mm
YF1.25-3N #4 3.2mm 5.7 22.2 6.5 11.0 4.0 赤
YFS1.25-3.5N #6 3.7mm 5.7 22.2 6.5
YFL1.25-3.5N #6 3.7mm 6.4 22.2 6.5
YFS1.25-4N #8 4.3mm 6.4 22.2 6.5
YFM1.25-4N #8 4.3mm 7.2 22.2 6.5
YFL1.25-4N #8 4.3mm 8.1 22.2 6.5
YFS1.25-5N #10 5.3mm 8.1 22.2 6.5
YFL1.25-5N #10 5.3mm 9.5 22.2 6.5
YFS1.25-6N 1/4 6.4mm 9.5 22.2 6.5
YFL1.25-6N 1/4 6.4mm 12.0 28.2 11.0


導体の断面:0.5~2.5mm2(AWG16~14)最大電流:lmax=27A.パッケージ:1000PCS

型番

サイズ

色

アメリカ製ボルト号

ボルト口直径 B L F H D Φ


D2 mm mm mm mm mm
YF2-3N #4 3.2mm 5.7 22.2 6.5 11.0 4.5 青
YFS2-3.5N #6 3.7mm 5.7 22.2 6.5
YFL2-3.5N #6 3.7mm 6.0 22.2 6.5
YFS2-4N #8 4.3mm 6.4 22.2 6.5
YFM2-4N #8 4.3mm 7.2 22.2 6.5
YFL2-4N #8 4.3mm 8.1 22.2 6.5
YFS2-5N #10 5.3mm 8.1 22.2 6.5
YFL2-5N #10 5.3mm 9.5 22.2 6.5
YFS2-6N 1/4 6.4mm 9.5 22.2 6.5
YFL2-6N 1/4 6.4mm 12.0 28.2 11.0


導体の断面:4~6mm2(AWG12~10)最大電流:lmax=37A.パッケージ:500PCS

型番

サイズ

色

アメリカ製ボルト号

ボルト口直径 B L F H D Φ


D2 mm mm mm mm mm
YF3.5-3N #4 3.2mm 5.7 25.7 7.0 13.4 6.4 ブラック
YF3.5-4N #8 4.3mm 8.0 25.7 7.0
YF3.5-5N #10 5.3mm 5.3 25.7 7.0
YF3.5-6N 1/4 6.5mm 6.5 25.7 7.0



導体の断面:4~6mm2(AWG12~10)最大電流:lmax=48A パッケージ:500PCS

型番

サイズ

色

アメリカ製ボルト号

ボルト口直径 B L F H D Φ


D2 mm mm mm mm mm
YFS5.5-3.5N #6 3.7mm 7.2 24.4 7.5 13.4 6.4 黄
YF5.5-3.5N #6 3.7mm 8.3 25.2 7.5
YFS5.5-4N #8 4.3mm 8.3 26.9 7.5
YFL5.5-4N #8 4.3mm 9.0 26.9 7.5
YF5.5-5N #10 5.3mm 9.0 27.0 7.5
YFS5.5-6N 1/4 6.5mm 9.0 27.0 7.5
YFL5.5-6N 1/4 6.5mm 12.0 31.5 12.0
YF5.5-8N 5/16 8.4mm 14.0 30.5 10.5
